電纜故障檢測之前該如何對故障分類

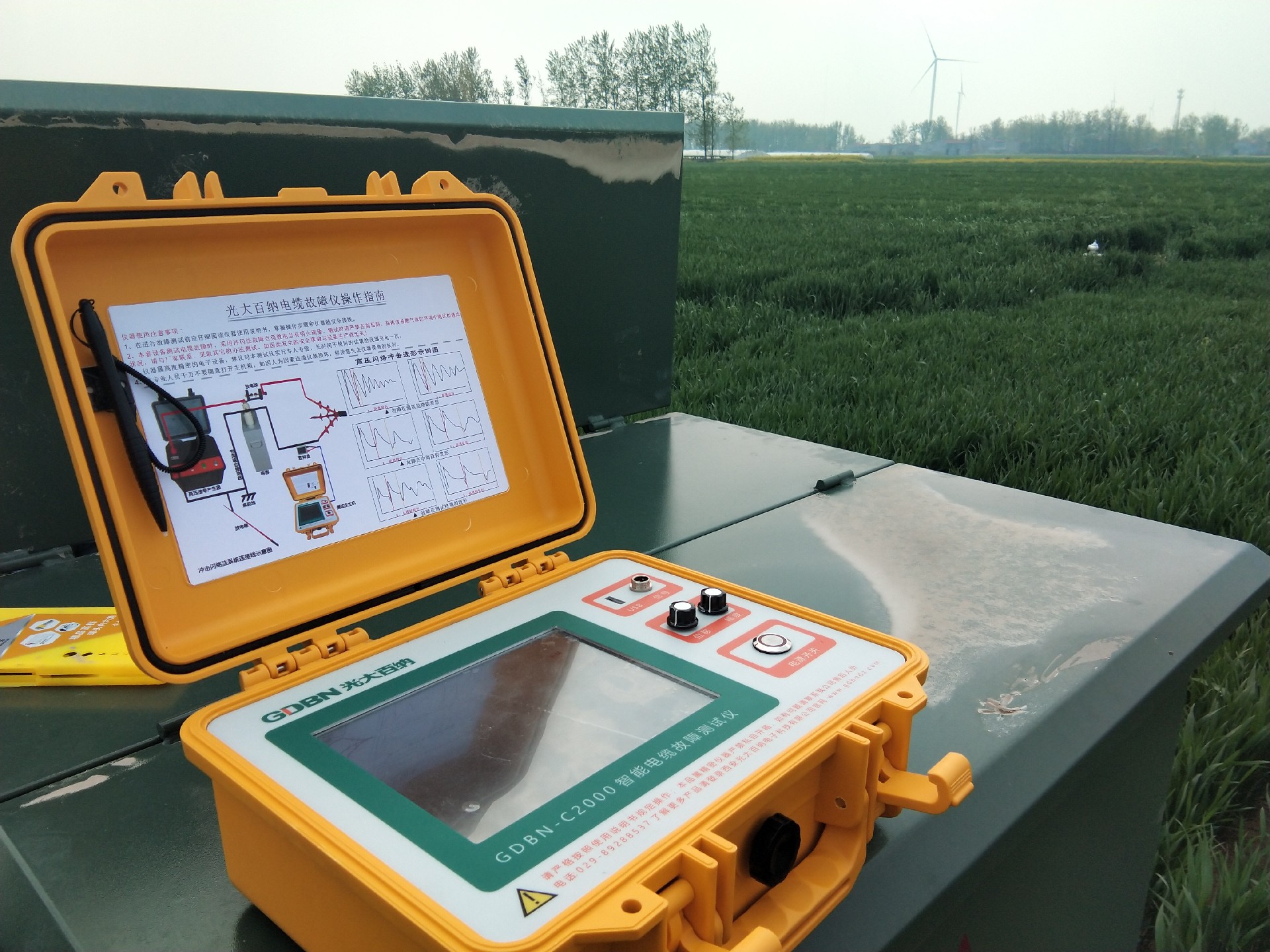

眾所周知，電纜故障檢測儀可以在不破壞地面表層的情況下 ，精準快速地測量出地下各類管道和電纜的走向、深淺、大小和位置。這在之前的文章中已經詳細給大家介紹過了。今天我們要來看看電纜故障部位是如何進行分類的，感興趣的朋友們可以好好了解一下。



　　

　　

　　

1、主絕緣故障。電纜的導芯線與地面或金屬屏蔽層之間的絕緣損壞形成各種性能故障。一般來說，35kV及以下級別的電纜大多是這樣的故障。

　　

2、絕緣套故障。一般指電纜金屬護套（層）或絕緣護套損壞造成的故障。實際上可以發現的是金屬護套在地球之間的絕緣護套故障。這種故障大多是泄漏故障。護套故障只涉及35kV以上高電壓?jiǎn)涡倦娏﹄娎|。

　　

3、主體故障。完整的輸電電纜由電纜主體和電纜接頭組成，所以電纜故障肯定發生在電纜主體和電纜接頭上。電纜主體可能會(huì )出現不同性質的故障，主要原因是產品質量和外部因素的損壞。

　　

4、接頭故障。使用電纜供電，無論電纜長度如何，都必須有兩個終端接頭。對于長距離供電電纜或電纜故障修復后，電纜也必須有連接器，即中間接頭。通常，電纜故障的相當一部分是接頭故障，其性能各不相同，但通常大多數是多相并對泄漏的高阻力故障。

　　

　　

從電纜故障的外觀特性分析，通常有兩種故障類型：

　　

1、暴露性故障。顯然，通過人眼觀察，可以直接發現故障點，如電纜護層或絕緣層等。這種故障大多是單相或多相對地漏故障。

　　

2、封閉故障。與暴露故障相比，電纜外觀完整，電纜外護層和屏蔽無明顯損壞痕跡，也可稱為電纜內傷。以前封閉故障往往與閃光故障有關，更準確的說是故障兩個稱謂。因為過去油浸紙介質電纜很多，閃光故障大多是在預試時發現的，而電纜預試過程很短，電壓不足以損壞電纜外護層和鉛包，所以叫封閉。

　　

　　

電力電纜故障后，損壞的嚴重程度差異很大。我們從尋找故障的角度來分類：

　　

1、單點故障。電纜故障發生在電纜的某個點，無論是單相對、相間、對地還是混合故障，實際上電纜故障多為單點故障。

　　

2、多點故障。與單點故障相比，多點故障是指同一電纜中距離測試端（終端端）不同距離的故障點，在實踐中也很常見。

　　

3、大面積或長距離故障。與電纜點故障相比，大面積故障通常是指電纜中某一段絕緣層的損壞，如普通電纜中的大面積濕氣故障。

　　

4、質量問題。這不是電纜故障屬于電纜故障分類的范疇，但是事實上，在我國經常發現一些用戶的電纜在使用了很短的時間之后，出現了整個電纜的主絕緣層電介強度下降，泄漏電流大，表現為泄漏故障。在進行電纜故障檢測的時候要注意這一點。

　　

關于電纜故障分類相關內容就給大家介紹到這里了，各位如果想深入了解的話，別忘了關注小編。下次繼續給大家介紹電纜故障檢測的相關知識。
