電力電纜外護層絕緣故障的測尋-定點

在粗測故障點后，應采用音頻感應法和跨步電壓法精確定點，因為外護層絕緣等級較低，采用沖擊放電聲測法會(huì )損壞絕緣。

跨步電壓法僅適用于電纜敷設于泥土地面內的場合。使用這種方法進行精確定點時，在電纜鉛（鋁）包對地之間施加一定的直流電壓，用檢流計沿電纜路徑測跨步電壓。在護層絕緣損壞點，檢流計的示值為零，壓降出現谷點，可據此測尋故障點。

在故障點上施加直流電壓后，便有電流從故障點流出，經大地向電纜兩端流去，因此，在故障點的前后，壓降的極性不同。據此，便可判斷出測尋人員是靠近還是遠離故障點。

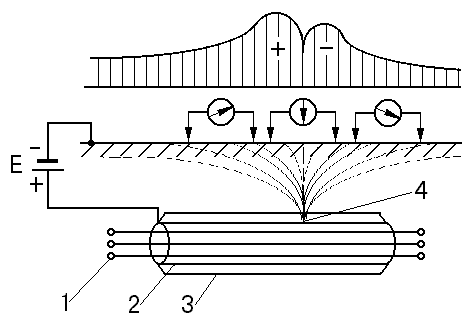

圖7.10  用跨步電壓法測護層絕緣的故障點

1-電纜芯線；2-電纜鉛（鋁）包；3-護層絕緣；4-電纜故障點

    用跨步法測護層絕緣故障的接線，如圖7.10所示。
