電纜故障定點之跨步電壓法

1．跨步電壓法應用范圍

對于直埋電纜的故障點處護層破損的開放性接地故障，可以用跨步電壓法查找故障點。

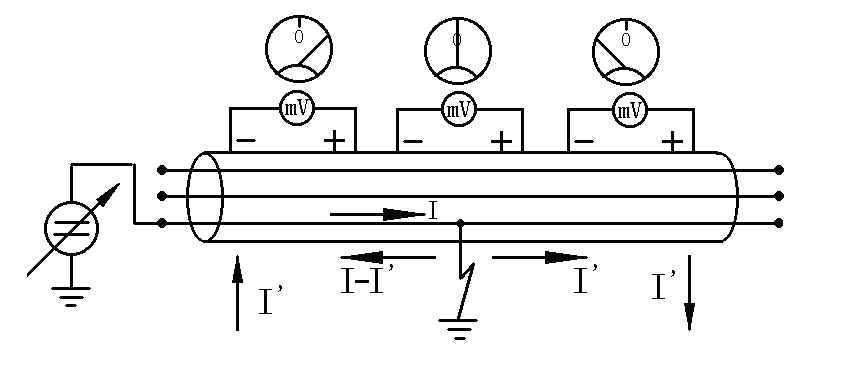

圖7.7 用跨步法測電纜故障位置

2．定點原理與查找方法

如圖7.7，從一端在故障相與大地之間加入高壓脈沖信號，那么在故障點上方的大地表面上就會(huì )出現喇叭形的電位分布，沿電纜走向用高靈敏度的電壓表測量大地表面兩點（用電壓表的兩個探針插到地上）的電壓變化。在故障點前后電壓的極性是不同的，即電壓表指針的擺動方向是相反的，當兩個探針等距離跨在故障點的正上方時指針不會(huì )擺動。根據這個原理就可以找到故障點的位置。

3．注意事項

① 跨步電壓法只能查找直埋電纜的開放性接地故障，不能查找封閉性的故障和其他敷設方式的電纜故障。

② 在故障相和大地之間加入的是高壓脈沖信號，電纜金屬護層兩端的接地線必須解開。

③ 加高壓時金屬護層瞬間是帶壓的，護層表面其他破損的地方也可能會(huì )在地表上產生跨步電壓分布，所以用跨步電壓法進行故障定點時，一定要參照測試到的故障距離，否則找到的地方將可能不是真正的故障點。

④ 測試過程中兩個探針的前后位置必須始終保持不變。
