電纜故障定點--音頻感應法

1. 音頻感應法應用范圍

音頻感應法一般用于探測故障電阻小于10歐的低阻故障。在電纜接地電阻較低時，故障點放電聲音微弱，用聲測法進行定點比較困難，特別是金屬性接地故障的故障點根本無放電聲音而無法定點。這時，便需要用音頻感應法進行特殊測量。

用音頻感應法對兩相短路并接地故障，以及三相短路或三相短路并接地故障進行測試，都能獲得滿意的效果，一般測尋所得的故障點位置之絕對誤差為1～2米。

其它類型故障，如一相或兩相斷線、單相接地等故障位置，若采用特殊探頭，也能用音頻感應法準確地測出來。

2. 定點的基本原理

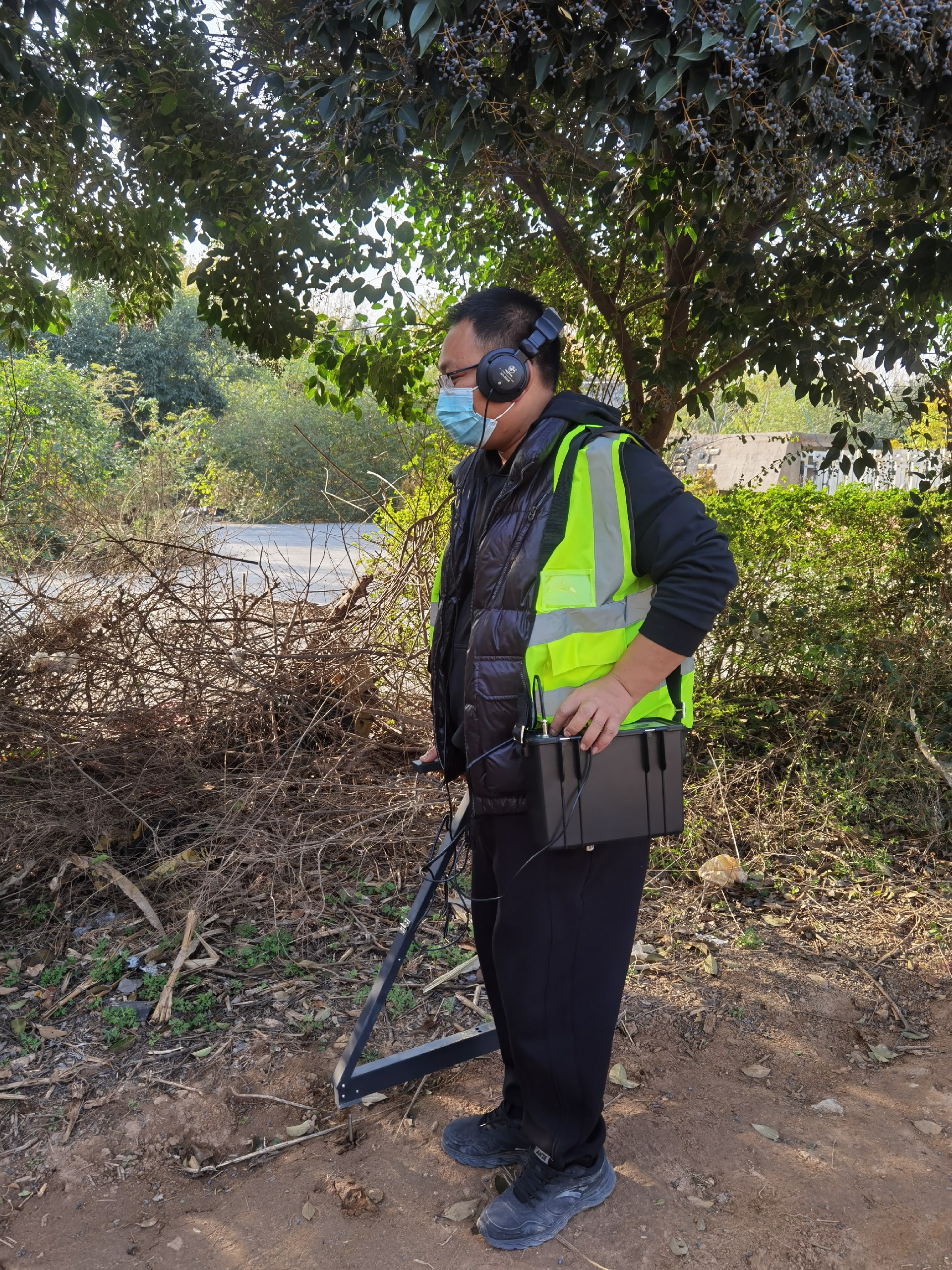

音頻感應法定點的基本原理，與用音頻感應法探測埋地電纜路徑的原理一樣。探測時，用1千赫的音頻信號發生器向待測電纜通音頻電流，發出電磁波；然后，在地面上用探頭沿被測電纜路徑接收電磁場信號，并將之送入放大器進行放大；而后，再將放大后的信號送入耳機或指示儀表，根據耳機中聲響的強弱或指示儀表指示值的大小而定出故障點的位置。
