聲磁信號同步接收定點法

1.聲磁信號同步接收提高抗干擾能力

實際測試中，往往由于環境噪聲的干擾，使人很難辨認出真正的故障點放電聲音。采用聲磁同步接收法，可以提高識別能力。

我們在之前章節介紹過，在向電纜施加沖擊高壓信號使故障點放電時，會(huì )在電纜的外皮與大地形成的回路中感應出環流來，這一環流在電纜周?chē)a(chǎn)生脈沖磁場。由于一般環境電磁干擾與電纜故障放電的脈沖磁場相比弱的多，儀器能夠可靠地檢測出磁場信號。如在監聽到聲音信號的同時，接收到脈沖磁場信號，即可判斷該聲音是由故障點放電產生的，故障點就在附近，否則可認為是干擾。

實際測試時，操作人員遠離高壓放電設備，聽不到球間隙放電聲音，往往因長時間聽不到故障點的放電聲音，心情急燥，懷疑高壓設備已停止工作。由于在電纜的全程均能檢測到脈沖磁場，所以有利于使操作人員確信，高壓設備工作正常。

2.脈沖磁場波形的識別

現代智能故障定點儀器在記錄聲音信號的同時亦可以記錄下電纜故障點放電產生的脈沖磁場信號，通過識別脈沖磁場的特征可以更好地排除干擾的影響。在第五章我們介紹過，比較磁場波形的初始極性，我們可以在定點的同時確定電纜的埋設路徑。電纜故障點放電產生的脈沖磁場一般是一衰減的余弦信號，信號的周期與電纜的長度、電纜周?chē)慕橘|(zhì)等因素有關，持續的時間長度大約是電纜上高壓信號存在的時間，圖7.3給出了一典型的故障點放電產生的脈沖磁場信號。

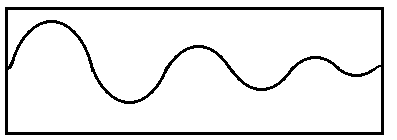

圖7.3  故障點放電脈沖磁場波形
